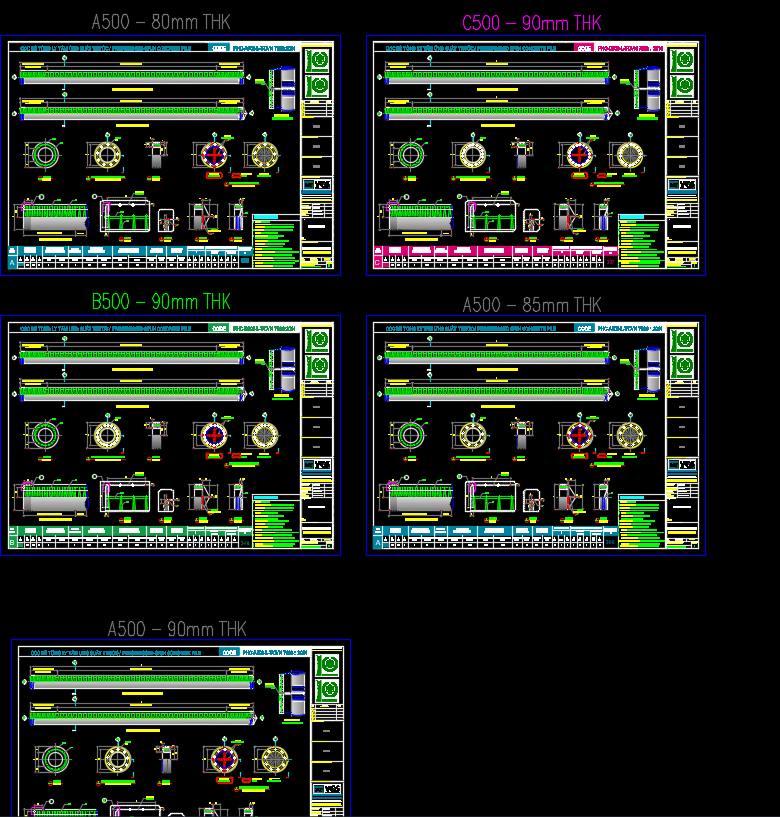

📄 Nội Dung Trong Bản Vẽ

Tùy vào mục đích sử dụng, bản vẽ kỹ thuật cọc ly tâm có thể bao gồm các yếu tố sau:

• Mặt cắt ngang cọc: Thể hiện đường kính ngoài, đường kính trong, lớp bảo vệ bê tông.

• Chi tiết đầu – đuôi cọc: Bố trí cốt thép, lớp bê tông đặc, vị trí neo thép ứng suất trước.

• Chi tiết bố trí thép: Dạng xoắn ốc, số lượng, tiết diện, chiều dài ứng suất.

• Ký hiệu – thông số kỹ thuật: Gồm ký hiệu cọc (D300, D400…), vật liệu, tiêu chuẩn chế tạo.

• Hướng dẫn lắp ghép – nối cọc (nếu có): Kết nối bằng mối nối khô, hàn, hoặc dùng ống lồng.

🎯 Lợi Ích Khi Sử Dụng File DWG Cọc Ly Tâm

✔️ Độ chính xác cao: Thuận tiện cho việc tính toán kích thước, khối lượng, vật liệu.
✔️ Tương thích với phần mềm CAD/BIM: Dễ dàng lồng ghép với thiết kế móng, móng bè, móng băng.
✔️ Tiết kiệm thời gian thiết kế: Có thể dùng làm thư viện mẫu cho nhiều dự án khác nhau.
✔️ Hỗ trợ sản xuất & kiểm soát chất lượng: Dựa trên bản vẽ chuẩn xác, nhà máy sản xuất cọc có thể kiểm tra kích thước, độ chính xác trước khi xuất xưởng.

🧱 Thông Số Kỹ Thuật Thường Gặp – Cọc Ly Tâm

• Cọc D300:
  Đường kính ngoài 300 mm, đường kính trong 190–210 mm, chiều dài tiêu chuẩn 6–15 m, bê tông mác ≥ 60 MPa, dùng thép ứng suất trước PC Wire Ø7 mm. Tải trọng thiết kế khoảng 500–800 kN. Thích hợp cho nhà ở dân dụng, công trình nhỏ.

• Cọc D350:
  Đường kính ngoài 350 mm, đường kính trong 220–240 mm, chiều dài 6–18 m, bê tông mác ≥ 60 MPa, dùng PC Wire Ø7 mm. Tải trọng khoảng 700–1000 kN. Phù hợp cho nhà cao tầng vừa hoặc nhà máy nhỏ.

• Cọc D400:
  Đường kính ngoài 400 mm, đường kính trong 250–270 mm, chiều dài 6–18 m, bê tông mác ≥ 70 MPa, dùng PC Wire Ø7 mm. Tải trọng thiết kế khoảng 1000–1300 kN. Là loại cọc phổ biến nhất hiện nay, sử dụng cho nhiều loại công trình khác nhau.

• Cọc D500:
  Đường kính ngoài 500 mm, đường kính trong 310–340 mm, chiều dài 12–18 m, bê tông mác ≥ 80 MPa, sử dụng thép dự ứng lực PC Strand Ø12.7 mm. Tải trọng thiết kế khoảng 1500–2000 kN. Thường dùng cho công trình nhà máy, xí nghiệp, trạm điện.

• Cọc D600:
  Đường kính ngoài 600 mm, đường kính trong 370–400 mm, chiều dài 12–18 m, bê tông mác ≥ 80 MPa, dùng PC Strand Ø12.7 mm. Tải trọng thiết kế ~1800–2500 kN. Phù hợp cho các công trình hạ tầng quy mô lớn như cầu cảng, khu công nghiệp, dự án trọng điểm.

📌 Lưu Ý Khi Sử Dụng Bản Vẽ

• Phải kiểm tra kỹ lớp cốt thép, vị trí neo và chiều dài cọc phù hợp với tải trọng công trình.
• Cần đồng bộ bản vẽ cọc với bản vẽ địa chất – phương án ép/hạ cọc.
• Trong thi công, nên tham khảo các ghi chú kỹ thuật và quy định của nhà sản xuất.
