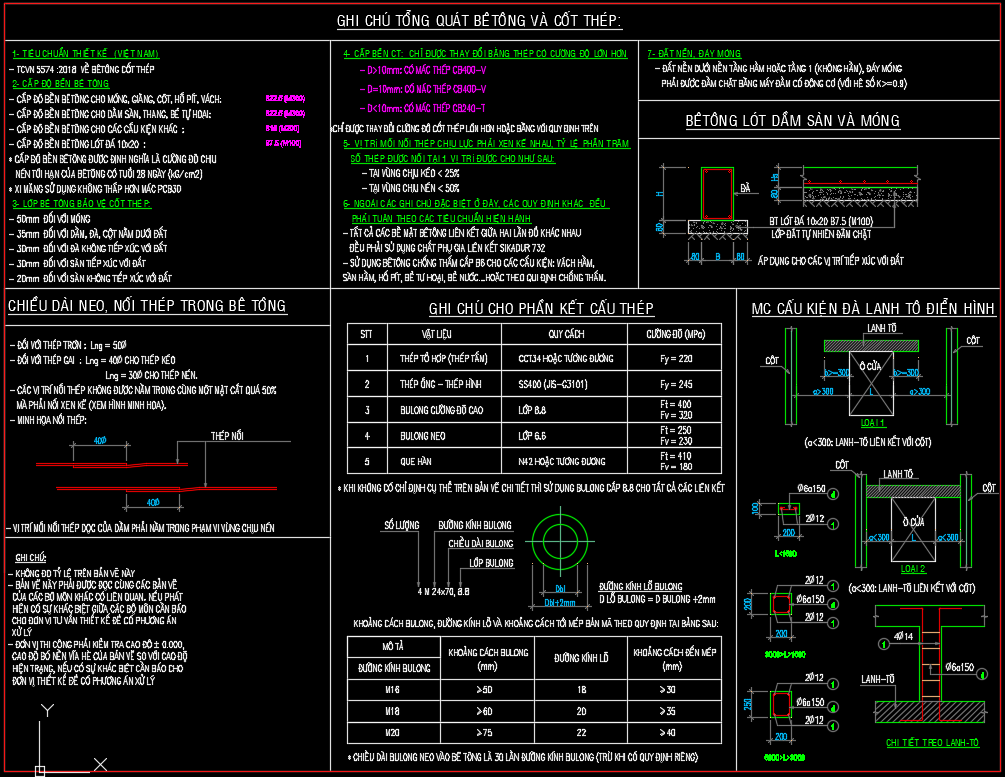

📄 Nội Dung Cơ Bản Trong Ghi Chú BTCT

Tùy vào dự án, bản vẽ ghi chú kỹ thuật BTCT có thể bao gồm:

✨ 1. Tiêu chuẩn thiết kế áp dụng
• TCVN 5574:2018 – Bê tông và bê tông cốt thép
• Quy chuẩn về cốt thép, hàn liên kết, và tiêu chuẩn bảo vệ chống ăn mòn

✨ 2. Cường độ bê tông và lớp bảo vệ cốt thép
• Bê tông sử dụng: B20, B25, B30… tùy vị trí cấu kiện
• Lớp bê tông bảo vệ: 20–50 mm theo loại cấu kiện và môi trường tiếp xúc

✨ 3. Cốt thép sử dụng
• Thép tròn trơn: CT3, CB240T
• Thép gân: CB300V, CB400-V, CB500
• Ghi rõ đường kính, chủng loại, quy cách bố trí

✨ 4. Chiều dài neo – nối cốt thép
• Thép tròn: L ≥ 50Ø
• Thép gân: L ≥ 40Ø
• Cách nối: chồng, hàn, cơ khí – phải nằm ngoài vùng chịu mô-men lớn

✨ 5. Ghi chú liên kết cấu kiện thép
• Bulong neo, bulong liên kết, que hàn
• Cường độ từng loại vật liệu, yêu cầu lỗ bu lông, bản mã

✨ 6. Chi tiết cấu tạo điển hình
• Cột, dầm, sàn, lanh tô, vách hầm
• Cấu tạo mạch ngừng, liên kết sàn – đà – giằng tường

🎯 Lợi Ích Khi Sử Dụng File Ghi Chú BTCT (DWG, PDF)

✅ Chuẩn hóa thiết kế cho toàn bộ dự án
✅ Tái sử dụng nhanh cho nhiều công trình tương tự
✅ Hỗ trợ học tập – giảng dạy – đào tạo kỹ sư kết cấu
✅ Giúp kỹ sư hiện trường dễ đọc bản vẽ, giảm sai sót

🧱 Một Số Thông Số Tiêu Chuẩn Trong Ghi Chú BTCT

🔸 Lớp bê tông bảo vệ: 20mm (vách không tiếp xúc) – 50mm (móng)
🔸 Thép tròn trơn: CT3, CB240T
🔸 Thép gân: CB300V, CB400V
🔸 Chiều dài neo thép tròn: ≥ 50Ø
🔸 Chiều dài neo thép gân: ≥ 40Ø
🔸 Chiều dài nối thép: L ≥ 30Ø → 40Ø
🔸 Mác bê tông phổ biến: B20, B25, B30
🔸 Liên kết bulong: M16, M18, M20 → theo bản mã tiêu chuẩn
🔸 Mạch ngừng: Có Water Stop nếu là vách hầm
🔸 Vị trí nối thép: Không nằm trong vùng chịu mô-men lớn
🔸 Thép đai cột/dầm: Ø8a100 (áp dụng kháng chấn)
